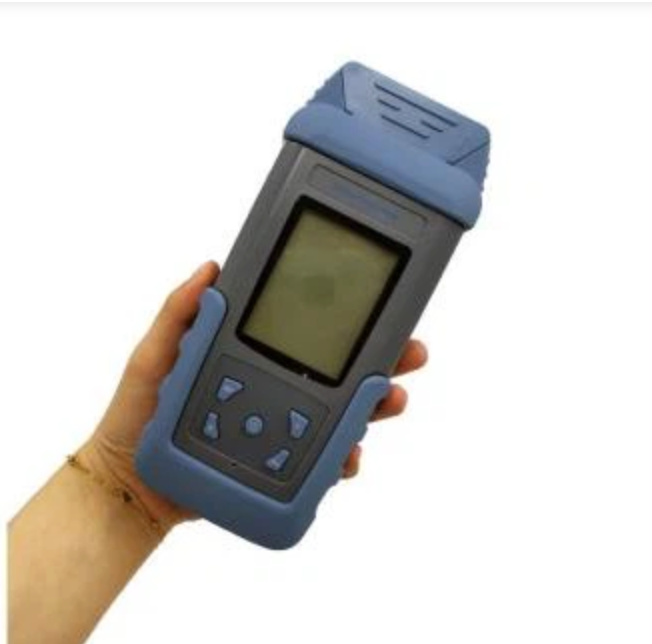

Με ένα ευρύ φάσμα λειτουργιών, ο μετρητής οπτικής ισχύος ST800K είναι ένα ισχυρό εργαλείο για χρήση σε εγκατάσταση και συντήρηση οπτικών ινών. Η στιβαρή, ανθεκτική κατασκευή του με μια μεγάλη οθόνη LCD με οπίσθιο φωτισμό, γεγονός που το καθιστά την ιδανική επιλογή για ένα ευρύ φάσμα εφαρμογών πεδίου. Υπάρχουν έξι σημεία βαθμονόμησης μήκους κύματος, δηλαδή 850nm, 1300nm, 1310nm, 1490nm, 1550nm και 1625nm.
Μπορεί να χρησιμοποιηθεί για δοκιμή γραμμικότητας και μη γραμμικότητας και μπορεί να εμφανίσει τόσο άμεση όσο και σχετική δοκιμή οπτικής ισχύος.
1. Λειτουργίες
- Ακριβής μέτρηση πολλαπλών μηκών κύματος
- Απόλυτη μέτρηση ισχύος dBm ή xW
- Σχετική μέτρηση ισχύος dB
- Λειτουργία αυτόματης απενεργοποίησης
- Ταυτοποίηση και ένδειξη φωτεινότητας συχνότητας 270, 330, 1K, 2KHz
- Ένδειξη χαμηλής τάσης
- Ισχύει για ευέλικτους προσαρμογείς (FC, ST, SC, LC)
- Φορητή, μεγάλη οθόνη οπίσθιου φωτισμού LCD, εύχρηστη
2. Προδιαγραφές
Εύρος μήκους κύματος (nm) | 800~1700 |
Τύπος ανιχνευτή | InGaAs |
Τυπικό μήκος κύματος (nm) | 850, 1300, 1310, 1490, 1550, 1625 |
Εύρος δοκιμών ισχύος (dBm) | -50 ~ +26 ή -70 ～ +3 |
Αβεβαιότητα | ±5% |
Ανάλυση | Γραμμικότητα: 0,1%, λογάριθμος: 0,01dBm |
Γενικά Χαρακτηριστικά |
Συνδετήρες | FC, ST, SC ή FC, ST, SC, LC |
Θερμοκρασία εργασίας (℃) | -10~+50 |
Θερμοκρασία αποθήκευσης (℃) | -30~+60 |
Βάρος (g) | 430 (χωρίς μπαταρίες) |
Διάσταση (mm) | 200×90×43 |
Μπαταρία | 4 τεμ μπαταρίες AA (η μπαταρία λιθίου είναι προαιρετικός) |
Διάρκεια λειτουργίας μπαταρίας (h) | Τουλάχιστον 75 (ανάλογα με την μπαταρία Ενταση ΗΧΟΥ) |
Χρόνος αυτόματης απενεργοποίησης (min) | 10 |
Προϊόντα της σειράς ST800K Optical Power Meter
Αριθμός Μοντέλου. | Εύρος δοκιμής ισχύος （dBm） | Διεπαφή προσαρμογέα |
ST800K-Α | -50～+26 | FC, ST, SC |
ST800K-Β | -50～+26 | FC, ST, SC, LC |
ST800K-Γ | -70～+3 | FC, ST, SC |
ST800K-Δ | -70～+3 | FC, ST, SC, LC |
